21w T5 energy saving fluorescent lamp repair

Sebelum ini saya ada membaiki lampu mirip seperti ini dan anda boleh rujuk di sini.

T5 Energy saving lamp - 21w

Lampu kali ini berbeza dengan yang saya baiki dahulu sebab ianya menggunakan tiub fluorescent dan bukannya jenis LED.

2700K

lampu fluorescent kini tidak lagi menggunakan ballast lama yang berfungsi seperti transformer liner dan menggunakan gegelung tembaga serta memerlukan 'starter' untuk menghidupkan lampunya. Gambar di bawah merupakan cara penyambungan lampu fluorescent lama.

Conventional ballast

Lampu fluorescent kini menggunakan ballast elektronik dan ianya menggunakan komponen elektronik seperti boleh dilihat pada gambar di bawah.

Electronic ballast...

Setelah ballastnya dibuka dan diperiksa, hanya sebiji kapasitor utama 4.7uF, 250v didapati rosak dan harus ditukar dan telah saya tandakan pada gambar di atas.

Kapasitor 4.7uF, 250v rosak sebiji..

Pada mulanya saya berhajat menukarkan kedua-dua kapasitor utamanya dengan sebiji 10uF, 400v namun terpaksa dibatalkan sebab kedua kapasitor tersebut disambung secara bersiri dan ada sambungan lagi di antaranya ke lampu fluorescent.

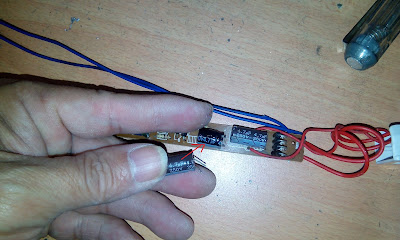

Gantikan kapasitor baru...

Gambar di atas menunjukkan sebiji kapasitor yang rosak telah saya gantikan dan anda boleh lihat saiz kapasitor baru lebih kecil walaupun nilainya sama. Gambar di bawah menunjukkan nilai kapasitor lama yang cuma tinggal 139nF sahaja.

Kapasitor lama - 0.1uF sahaja

Lampu fluorescent tersebut telah berjaya diselamatkan dan masih boleh digunakan semula dengan hanya menukar sebiji kapasitor sahaja. Tidak dinafikan bahawa ballast lama jarang rosak namun jika rosak akan berlaku litar pintas.

Jika ballast elektronik rosak, biasanya lampu tidak menyala atau berkelip-kelip dan ia memerlukan kepakaran elektronik untuk membaikinya.

Keburukan menggunakan lampu florescent yang menggunakan ballast lama ialah jika mengalami litar pintas dan disambung secara selari, anda perlu buka satu per satu untuk mencari puncanya dan banyak masa terbuang untuk proses 'troubleshooting'.

Tested - ok

Selamat mencuba...
