CD4017BE decade counter IC

Seperti yang dijanjikan sebelum ini, hari ini saya kongsikan pula fungsi serta kegunaan 'decade counter IC' atau juga dikenali sebagai 'step switch IC' yang berlabel CD4017BE.

Fungsi IC ini ialah sebagai suis dan ia mempunyai 10 output seperti yang dilable dari Q0 sehingga Q9 pada gambar di atas. Berikut merupakan ringkasan untuk setiap pin IC tersebut.

Pin Number	Pin Name	Description
1 to 7 and 9,10,11	Output pins Q0 to Q9	These are the 10 output pins on which the counting occurs, they are not in order hence verify pin diagram above
8	Vss or Ground	Connected to the Ground of the circuit
12	Carry Out (CO)	This pin goes high after the IC counts from 1 to 10. This is used as carry while counting.
13	Clock Enable (EN)	This is an input which when made high will hold the count at the current state
14	Clock	The counting happens when this clock pulse goes high , this pin is normally connected to 555 timer or other uC to produce a pulse
15	Resets	As the name suggests this pin resets the count back to 1
16	Vdd / Vcc	Connects to the supply voltage (3V - 15V)

Gambar di bawah merupakan ringkasan lakaran 'schematic' saya untuk 'CD4017BE decade counter IC' supaya mudah difahami.

Decade counter IC schematic

Cara pendawaiaan untuk 'CD4017BE decade counter IC' adalah seperti pada gambar di atas  dan urutan output akan bermula dari pin 3, 2, 4, 7, 10, 1, 5, 6, 9 & 11. Selepas berakhir di pin 11 ia akan kembali semula ke pin 3 dan mengulangi urutan yang sama tanpa henti.

Urutan pergerakan setiap pin yang saya nyatakan di atas hanya akan bermula apabila ada 'input signal' pada pin 14 dan biasanya dalam bentuk denyutan (pulse) dari 'timer'. Contoh timer yang pernah saya kongsikan sebelum ini ialah dengan menggunakan '555 timer ic' dan anda boleh rujuk di sini.

Sekiranya tiada 'pulse' pada pin 14, hanya lampu LED pada pin 3 sahaja yang menyala.

Gabungan 555 timer IC dan 4017 decade counter IC

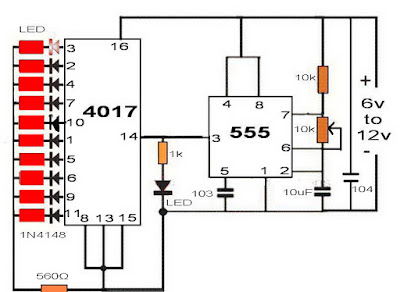

Gambar di atas menunjukkan 'schematic' gabungan '555 timer ic' dan '4017 decade counter IC'. Jika dibekalkan arus elektrik (6v - 12v), lampu LED akan menyala mengikut urutan dari atas ke bawah (pin 3 sehingga ke pin 11) secara berulang-ulang.

Kelipan lampu LED pada '555 timer IC' yang disambung di pin 3 (atau pin 14 pada 'CD4017BE decade counter') menunjukkan kekerapan lampu LED pada 'CD4017BE decade IC' bergerak mengikut urutan.

Kelajuan pergerakan lampu LED boleh diubah dengan melaras potentiometer yang disambung di pin 6 & pin 7 pada '555 timer IC'.
