LEMAX DB913-1 wireless digital doorbell repair

Hari ini saya kongsikan sebuah loceng pintu tanpa wayar (wireless) berjenama LEMAX, model: DB913-1 yang dirujuk kepada saya untuk dibaiki.

LEMAX DB913-1

Masalah ketika dirujuk kepada saya ialah seperti boleh ditonton pada klip video di bawah iaitu suaranya tidak jelas seperti kehabisan bateri pada radio transistor zaman 80an/90an.


Loceng pintu ini tidak menggunakan kuasa bateri dan dipasang terus ke soket rumah untuk mendapatkan bekalan elektrik.

Setelah penutup dibuka...

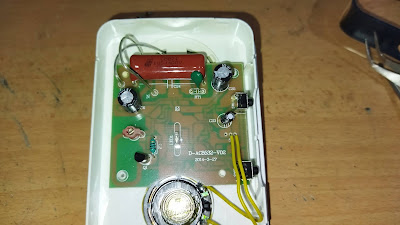

Gambar di atas menunjukkan bahagian atas papan litar dan tidak banyak komponen yang perlu diperiksa. Pemeriksaan awal mendapati sebiji kapasitor seramik yang dilabel 105J (1uF, +/-5%, 400v) rosak.

105 = 1uF (bacaan cuma 284nF)

Bacaan nilai kapasitor tersebut cuma 284nF sahaja dan bukan 1uF seperti boleh dilihat pada gambar di atas.

Siap...

Loceng pintu ini berjaya diselamatkan dan masih boleh digunakan setelah kapasitor seramik ditukar serta diuji seperti boleh ditonton pada klip video di bawah.

Selamat mencuba...
