CASIO VL-1 mini keyboard repair

Hari ini saya kongsikan pengalaman dirujuk sebuah keyboard mini berjenama CASIO, model VL-1 yang dikeluarkan pada tahun 1979.

CASIO VL-1

Menurut pemilik, masalahnya ialah tiada adapter/transformer untuk bekalan elektrik dan tidak tahu rating adapter/transformer yang diperlukan.

Made in Japan

Dari label di atas, rating bekalan elektrik ialah 6v dengan kuasa 0.6w atau memerlukan arus elektrik 0.1A sahaja. Nombor rujukan adapter yang diperlukan ialah AD-4160.

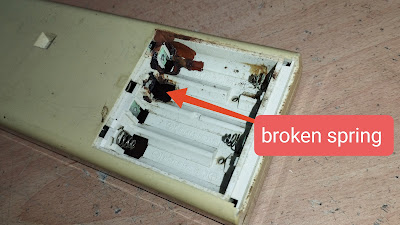

satu spring hilang...

Selain menggunakan adapter/transformer 6v, ianya juga boleh mendapatkan bekalan elektrik dari 4 biji bateri jenis AA. Setelah penutup bateri dibuka, saya dapati salah satu spring telah hancur seperti boleh dilihat pada gambar di atas.

Setelah dibuka...

Masalah spring bateri yang hancur adalah disebabkan bateri telah bocor dan cecair bateri telah menghakis logam spring tersebut.

Keluarkan papan litar...

Apa yang perlu dilakukan ialah cari spring yang serupa dan pasang kepada papan litar seperti boleh dilihat pada gambar di bawah.

Pasang spring baru...

Keyboard mini ini berjaya diselamatkan dan kembali berfungsi semula setelah spring yang hancur telah saya gantikan.

siap...

Klip video di bawah saya rakam sewaktu menguji keyboard mini tersebut.

Selamat berDIY...
