Hari ini saya kongsikan pengalaman dirujuk sebuah "ozone sterilizer" berjenama CADWARE buatan Jepun dengan masalah butang kadang boleh berfungsi namun majoriti tidak berfungsi bila ditekan.
Menurut pemilik, "ozone sterilizer" ini pernah dibaiki suatu ketika dahulu sewaktu masih dalam tempoh 'warranty'.

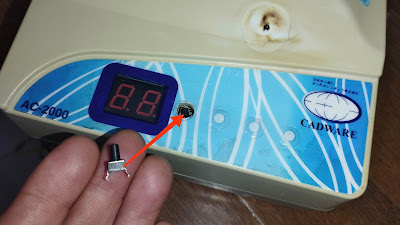

Ianya cuma dilengkapi dengan 4 biji butang sahaja yang menggunakan 'tact switch' dan sewaktu mengujinya saya dapati dua biji suis bermasalah iaitu butang sebelah kiri & kanan.
Gambar di bawah ialah keadaan di bahagian dalam setelah dibuka dan ada label tarikh 5/9/2014 serta perkataan PCBx1.
Setelah papan litar dibuka serta diuji semula, hanya sebiji suis sahaja yang bermasalah seperti boleh ditonton pada klip video di bawah.
Masalah selesai setelah suis telah saya gantikan dan kesemua butang berfungsi dengan cemerlang.
Namun setelah papan litar di pasang kembali, butang sebelah kanan kadang-kadang gagal berfungsi bila ditekan. Ini disebabkan skru dikunci terlalu kuat dan masalah selesai setelah saya longgarkan sedikit skru bahagian kanan yang mengunci papan litar.
Klip video di bawah saya rakam setelah siap dipasang kembali dan ianya berjaya dibaiki dengan hanya menukarkan sebiji "tact switch" sahaja.
Sebelum ini saya pernah kongsikan pengalaman dirujuk lampu solar seperti ini dan anda boleh rujuk di sini. Perbezaan lampu solar ini berbanding yang lepas ialah:-
Ada tambahan label 300W
Warna lampu LED ini ialah super white
Saiz bateri digunakan lebih besar
5 biji lampu indikator berwarna merah
300W IP67 Solar Light
Masalah lampu solar ini ialah gagal berfungsi serta tidak mengecas seperti boleh ditonton pada klip video di bawah.
Lampu indikator akan berkelip-kelip jika ianya mengecas namun apa yang kelihatan ialah hanya lampu tengah sahaja menyala seperti boleh ditonton pada klip video di atas.
Setelah dibuka serta diperiksa, saya tidak menemui sebarang kerosakkan dan sebagai percubaan, saya melakukan reset dengan menanggalkan wayar bateri dari papan litar selama seminit. Lampu kembali berfungsi semula apabila wayar bateri disambung semula seperti boleh ditonton pada klip video di atas.
Low batt...
Pagi berikutnya saya dapati lampu solar tidak menyala lagi namun mengecas sewaktu siang dengan lampu indikator berkelip-kelip.
Walaupun mengecas seharian, lampu solar menyala bila hari mulai gelap namun malap dan hanya menyala kira-kira sejam sahaja.
2 biji bateri 32650 (LiFePO4)
Pemeriksaan voltan pada bateri cuma 2.6v sahaja dan ianya di bawah voltan minimal iaitu 3.2v. Maksudnya bateri tidak dicas walaupun lampu indikator berkelip-kelip.
Ada kesan terbakar pada BMS...
Seterusnya saya buka pembalut bateri untuk memeriksa BMS (battery management system) dan kelihatan ada kesan terbakar seperti boleh dilihat pada gambar di atas.
Sebiji mosfet (8205A) terbakar...
Kesan terbakar tersebut ialah disebabkan sebiji mosfet meletup seperti boleh dilihat pada gambar di atas.
Gantikan BMS yang baru...
Masalah tidak mengecas selesai setelah BMS diganti dan lampu solar ini telah berjaya diselamatkan. Lampu indikator ke-5 akan berhenti berkelip jika bateri telah penuh dicas seperti boleh ditonton pada klip video di bawah.
Keterangan lanjut boleh ditonton pada klip video di bawah.
Entri saya pagi tadi kini di 'review' oleh pihak berwajib (Blogger) dan saya tidak pasti apa isi kandungan yang melanggar peraturan (community guidelines).
Enteri tersebut telah diubah status dari 'published' ke 'draft'. Kemungkinan ada yang membuat laporan atau mungkin dikesan oleh AI secara umum atau rawak (random).
...under review
Saya akan kemaskini statusnya jika ada sebarang perkembangan seterusnya dari masa ke semasa.
Terima kasih kepada semua pengunjung blog saya selama ini dan masalah sedemikian adalah di luar kawalan saya.
Saya yakin entri tersebut tidak melanggar sebarang peraturan yang ada.
Kemaskini pada 18/12/2024 @11:38am, entri telah kembali berstatus 'published' semula tanpa sebarang 'editing' dilakukan.
Hari ini saya kongsikan pengalaman baru dirujuk sebuah meter lori berjenama Daihatsu dengan masalah meter RPM tidak berfungsi.

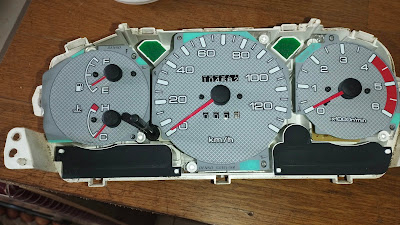

Daihatsu truck instrument cluster/speedometer
Kerja membaiki meter kereta ini kadang-kadang leceh sebab saya tidak tahu bagaimana sambungkan bekalan elektrik ke meter untuk mengujinya.
Setelah penutup dibuka...
Kebiasaannya saya buka serta periksa semua komponen yang ada dan sekiranya ada menemui komponen rosak, selepas diganti ianya akan kembali berfungsi semula.
Keluarkan meter RPM...
Untuk pengetahuan semua, meter jenis analog mudah diperiksa berbanding meter jenis digital serta tidak banyak komponen pada papan litarnya.
Sebiji kapasitor 10uf, 25v rosak...
Pemeriksaan menyeluruh menemui sebiji kapasitor dengan nilai 10uf, 25v rosak dengan menggunakan meter ESR.
Kapasitor rosak vs kapasitor baru...
Kerosakkan sebegini tidak boleh dilihat dengan mata kasar dan jika diperiksa menggunakan multimeter biasa juga gagal memastikan ianya rosak.
Siap...
Rakaman klip video di bawah menunjukkan perbezaan kapasitor elok serta rosak menggunakan multimeter ESR.
Keterangan lanjut boleh ditonton pada klip video di bawah.
Baru-baru ini saya dirujuk sebuah dekoder astro model GX-AS530SJ dan dikhabarkan oleh pemilik dengan kerosakkan HDMI.
Model: GC-AS530SJ
Saya tanya pemilik bagaimana dia tahu HDMI rosak dan menurutnya, dia telah rujuk kepada pihak astro sebelum merujukkannya kepada saya.
Pusat Astro kata HDMI rosak...
Gambar di atas jelas menunjukkan tanda pangkah pada bahagian HDMI oleh pihak astro.
Tiada isyarat (no signal)
Sewaktu saya mengujinya, lampu merah menyala namun gagal bertukar ke lampu hijau. Setelah saya on/off beberapa kali akhirnya lampu hijau menjelma namun apa yang terpapar pada layar TV ialah seperti boleh dilihat pada gambar di atas dan di bawah.
Cuaca buruk punca tiada siaran...
Seterusnya saya keluarkan kad pintar (smart card) dan tiada masalah lampu merah bertukar ke hijau dan dekoder berfungsi normal serta boleh mendengar radio sahaja.
Setelah penutup dibuka...
Masalah kembali semula setiap kali saya masukkan kad pintar. Saya telah uji kad pintar tersebut pada dekoder saya dan ianya elok.
Lampu merah - Off
Saya juga dapati setiap kali kad pintar dimasukkan, selain tiada siaran, dekoder juga gagal berfungsi bila cuba dikawal menggunakan alat kawalan jauh termasuk menekan butang-butang pada dekoder.
Lampu hijau - On
Saya juga telah lakukan segala percubaan melalui pengalaman lepas termasuk 'reheat' processor dan semuanya menemui jalan buntu. Kemungkinan kerosakkan pada IC 'card reader' namun saya tiada IC tersebut untuk diuji dan saya pasti ianya bukan kerosakkan HDMI sebab tanpa kad pintar, semua berfungsi dengan elok.
Klip video di atas saya rakam sewaktu kad pintar dikeluarkan namun jika kad dimasukkan, ianya tiada bacaan lagi. Maksudnya processor gagal berfungsi bila dengan kad pintar.
Ini adalah pengalaman pertama saya dengan masalah sedemikian dan ianya gagal dibaiki.
[Intro]
CAmCGCAmDmGCGCC
Chi shisi ci e mian huan dan
AmCG
Chi si lo bie e mian dan han
CAmDm
Na tang sit gi hii bang, mui lit zui
G
bang bang
AmCG
Mbo hun wu dei qing qiu tiu jao lang
CAm
Yin shing ko pi si hai siong e po long
CAmG
Wu si gii wu si luo
CAm
Ho un pai un
CAmG
Cong ma ciao gi kang lai kia
CAmCDm
Sa hun ti cut tia, jit hun ko ba pia
AmDmC
Ai pia cia eh ya
AmDmC
Ai pia cia eh ya
Sebelum ini saya pernah kongsikan pengalaman membaiki minibar seperti ini dan anda boleh rujuk di sini, sini dan sini.
PCB minibar
Hari ini saya dirujuk sebuah lagi minibar serupa dengan masalah tidak sejuk. Pemeriksaan pada papan litar mendapati sebiji kapasitor telah kembung seperti telah saya tandakan pada gambar di atas.
Gantikan kapasitor yang kembung...
Nilai kapasitor yang rosak tersebut ialah 330uf, 25v.
Kapasitor 330uf, 16v yang rosak...
Masalah tidak sejuk pada minibar ini selesai setelah dengan menggantikan kapasitor yang kembung di atas sahaja.
Pasang PCB ke minibar...
Minibar ini mempunyai dua ruangan pada bahagian dalam iatu bahagian beku pada sebelah atas dan suhunya boleh mencecah -5°C.
Thermostat serta sensor juga terletak pada bahagian dalam minibar seperti boleh dilihat pada gambar di atas.
Sebelum ini saya pernah kongsikan pengalaman dirujuk PSU (power supply unit) berjenama HP yang serupa namun model yang berbeza dan anda boleh rujuk di sini.
HP power supply unit
Model PSU kali ini ialah PS-4241-9HF dan diberitahu masalahnya ialah 'no power'.
Model: PS-4241-9HF
Sebelum dibuka untuk kerja-kerja 'troubleshooting', saya periksa voltan output pada setiap wayar dan kesemuanya tiada bacaan langsung.
Setelah penutup dibuka...
Setelah dibuka dan diperiksa dengan mata kasar, saya menemui 2 komponen rosak iaitu:-
IC501
R600
IC501 meletup...
Gambar di atas ialah keadaan komponen berlabel IC501 yang telah meletup dan saya tidak menemui sepihan yang mengandungi nombor rujukkannya.
Perintang R600 putus...
Klip video di bawah saya rakam untuk melihat spesifikasinya menggunakan mode 'MACRO' pada kamera telefon bimbit. Nilainya ialah 2.2Ω/1W.
Nombor rujukan pada IC501 cuma kelihatan satu huruf sahaja iaitu huruf T dan dari pengalaman lepas ianya ialah 'TNY series IC'.

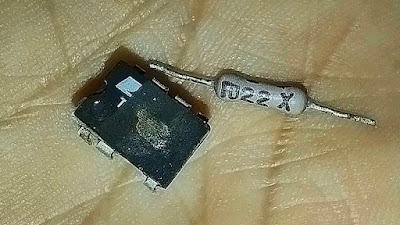

Komponen yang rosak...
Nombor rujukan untuk 'TNY series IC' ialah dari TNY284 sehingga TNY280 dan perbezaannya ialah kuasa IC tersebut seperti berikut:-
TNY284 - 6W
TNY285 - 8.5W
TNY286 - 10W
TNY287 - 13W
TNY288 - 16W
TNY289 - 18W
TNY290 - 20W

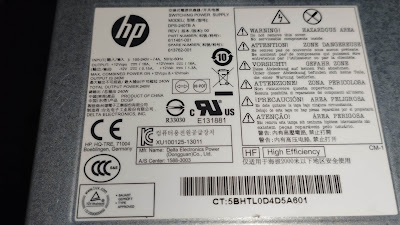

Standby - 12v/1.3A
IC501 membekalkan elektrik untuk kegunaan standby dan merujuk kepada
label seperti boleh dilihat pada gambar di atas, voltan serta arusnya
ialah 12v/1.3A.
Dari data di atas, kita boleh kira kuasa bekalan untuk standby menggunakan formula P=IV (12v x 1.3A = 15.6W). Dengan yang demikian TNY yang boleh digunakan ialah TNY288 (16W), TNY289 (18W) dan TNY280 (20W).
Komponen baru...
Memandangkan kuasa minimal dari kira-kira diatas iaitu 15.6W, saya pilih sedikit tinggi iaitu TNY289(18W) untuk keselamatan bagi menangani 'voltage surge' (jika ada).

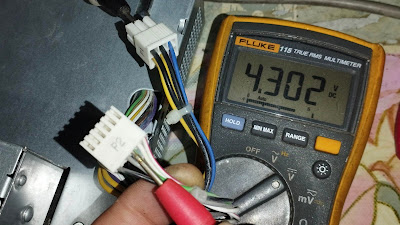

Wayar hijau - 4.3v
Masalah selesai setelah kedua-dua komponen yang ditemui rosak telah saya gantikan dan ianya telah berjaya diselamatkan serta kembali berfungsi semula.
Wayar jingga - 11.38v
Untuk menghidupkan PSU tersebut, pintaskan wayar hijau kepada wayar hitam seperti boleh dilihat pada gambar di bawah. Kipas akan berpusing setelah melakukan pintasan dan seterusnya mengesahkkan PSU telah berfungsi.
